Тоз-78-01- характеристики карабина

Комплектация и упаковка

Стандартная комплектация ТОЗ-78 включает следующие позиции:

  • 2 магазина на 5 патронов – один находится в винтовке;
  • 2 магазина на 10 патронов;
  • 2 отвертки;
  • шомпол и протирка 5,6 наличествуют только у моделей 05/06;
  • паспорт изделия. Если винтовка комплектуется оптическим прицелом, то дополнительно придается и паспорт на оптику.

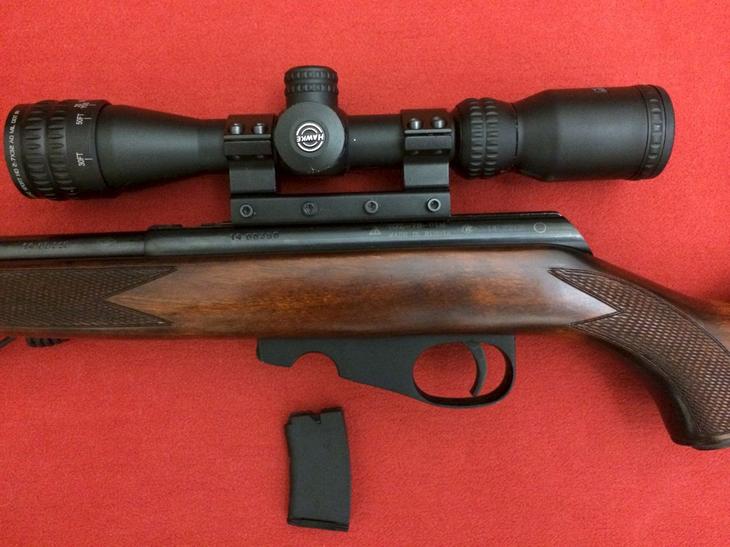

Прицел на ТОЗ-78-01 (м)

Источники

  • https://WarBook.club/oruzhie/vintovki/toz-78/
  • http://lockwork.ru/ohotnichi-karabiny-toz-16-toz-17-i-toz-18/
  • https://weapon.temadnya.com/1210029706651896636/karabin-toz-78—melkokalibernoe-ruzhe-dlya-professionalnoj-ohoty/
  • http://podpricelom.com/ognestrelnoe-oruzhie/nareznoe/toz-78.html
  • https://WarWays.ru/ognestrelnoe-oruzhie/vintovki-ruzhya-karabiny/toz-78.html
  • https://www.dyplet.com/oruzhiyeoxoty/karabin-toz-78.html
  • https://www.dyplet.com/oruzhiyeoxoty/toz-18.html

Основные модификации

Одна из модификаций Тоз-78-06 с сошками и глушителем

Тоз-78 — базовая модель охотничьей винтовки. Предоставляется сразу с оптическим прицелом, хотя он и считается отдельным комплектующим. Ориентировочная стоимость — до 10 тыс. рублей, патроны — 9-27 рублей за штуку.

Тоз-78-01

В Тоз 78 01 характеристики остались неизменны, а сама модификация рассчитана на более дешевую стоимость. Оптического прицела не имеет. Комплектуется двумя коробчатыми магазинами на 5 и 10 патронов.

Тоз-78-04

Тоз 78 04 — модификация, разработанная для экспорта. Как и Тоз 78 01, данный образец сохраняет технические характеристики оригинальной винтовки. Отличительная особенность Тоз 78 04М — резьба на дульной части ствола.

Тоз-78-05

Тоз-78-05 — модификация с утяжеленным стволом и его повышенной прочностью. Поставляется с оптическим прицелом. Механических приспособлений для прицеливания не имеет.

Тоз-78-06

Тоз 78 06 — экспортный вариант предыдущей модели Тоз-78-05. Тоже не имеет механических прицелов, поставляется только с оптикой. В дополнение имеет резьбу на дульной части ствола.

Немного истории

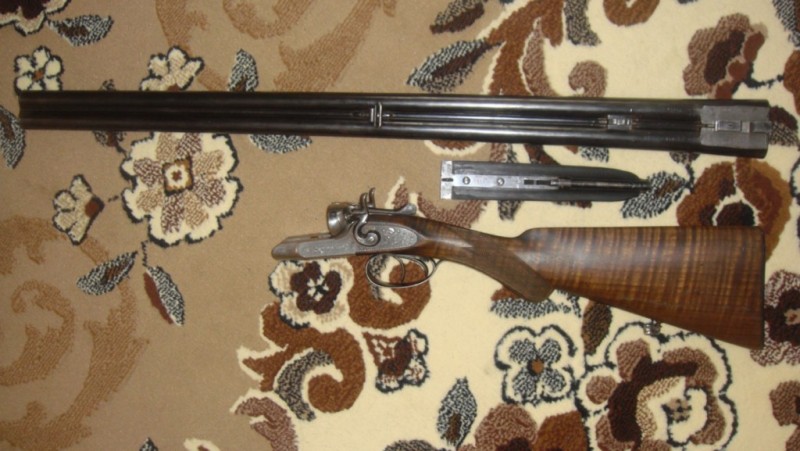

До 1963 г. охотники располагали двустволками ТОЗ-Б 1902 года выпуска. В 1957 г. стало ясно, что эти стрелковые единицы уже устарели.

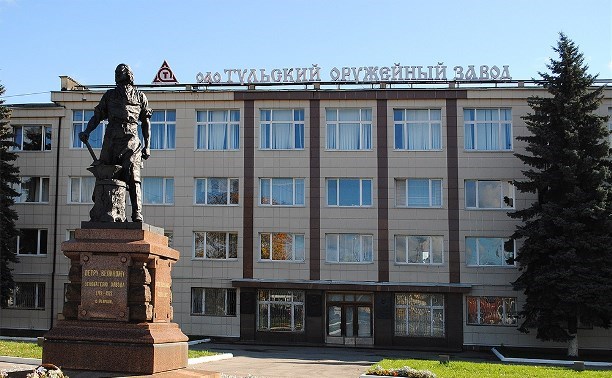

С этого времени начинается история ружей, которые сегодня известны как ТОЗ-63. В ходе модернизации в начале 1960-х появилась модель, которая в технической документации значилась как ТОЗ-БМ. Базой для нее послужила двустволка ТОЗ-Б. В новом оружии стволы изготовлены из более качественной оружейной стали, что положительно отразилось на «живучести» ружья. Спустя пару лет конструкторы Тульского оружейного завода ТОЗ-БМ решили обновить. В результате появилась модель ТОЗ-63 16 калибра. Изначально ею собирались заменить ТОЗ-БМ. Однако советское правительство требовало расширить модельный ряд стрелкового оружия.

Поэтому от ТОЗ-БМ не отказались и продолжили изготавливать одновременно с ТОЗ 63 года выпуска 16 калибра. Как утверждают специалисты, обе модели были практически идентичны. Поскольку они одного калибра, чтобы их как-то различать, производитель решил в ружьях ТОЗ-63 16 калибра хромировать ствольные каналы и патронники.

Технические характеристики Тоз

Тоз-78 без оптического прицела с заряженным магазином

Технические характеристики Тоз-78 представлены следующими значениями:

  • масса оружия — 2,7-3 кг;
  • общая длина — 1000 мм;
  • длина ствола — 536 мм;
  • ширина — 80 мм;
  • высота без оптического прицела — 210 мм;
  • патроны — .22 Long Rifle;
  • калибр — 5,6 мм;
  • принцип действия — скользящий затвор;
  • скорострельность — до 30 выстрелов в минуту;
  • начальная скорость пули — 300 м/с;
  • прицельная и максимальная дальность поражения — 100 и 300 метров соответственно;
  • питание — секторный магазин на 5 или 10 патронов.

Приведенные ТТХ карабина относятся к основной модели. Несмотря на утяжеление винтовки по сравнению с предшественниками, карабин показал отличные характеристики уже в первых образцах. С каждой модификацией они дорабатывались, однако, ряд показателей остался общим.

Ствольная коробка

Ствольная коробка винтовки ТОЗ-8 имеет вид простой трубы, которая выглядит как продолжение ствола. Внутри ствольной коробки находится затвор, ствольная коробка также служит основанием для ударно-спускового механизма. Снизу к ствольной коробке прикрепляется деревянная ложа.

С правой стороны ствольной коробки имеется фигурный вырез, по которому движется направляющая рукоятки затвора.

С правой стороны ствольной коробки, впереди фигурного выреза, имеется окно, которое нужно для вкладывания патрона и выброса стрелянных гильз. Рядом с ним просверлены два отверстия, предназначенные для отвода прорвавшихся пороховых газов.

В задней части ствольной коробки имеется специальный съемный колпачок, который выполняет три важных функции:

  • Колпачок закрывает канал ствольной коробки и тем самым защищает его от загрязнений
  • Установленный колпачок исключает возможность выпадения затвора
  • Колпачок защищает глаз стрелка, в случае прорыва в канал ствольной коробки пороховых газов.

Внизу ствольной коробки имеется пирамидальный упор, предназначенный для фиксации ствола и ствольной коробки с деревянным ложей.

Внутри ствольной коробки имеется вкладыш, который зафиксирован винтом. Вкладыш направляет патрон в патронник винтовки при заряжании, отражает стрелянную гильзу при выбрасывании, направляет затвор при движении вперед.

Разборка

Разборка винтовки ТОЗ-8 может быть полной и неполной.

Неполная разборка

Неполная разборка винтовки ТОЗ-8 применяется для ее чистки и смазки. Для чистки винтовки рекомендуется использовать современную универсальную оружейную смазку.

Неполная разборка винтовки производится следующим образом:

  • Отделить колпачок ствольной коробки, для этого пальцем левой руки нажать на спусковой крючок, при этом правой рукой повернуть рукоять затвора влево вверх, затвор отводится назад, бьет по колпачку, сдвигая его с места, после чего его легко снять рукой со ствольной коробки.
  • Снять затвор, через отверстие в задней части ствольной коробки.

После проведения неполной разборки нужно прочистить канал ствола, затем ствольную коробку, затвор, спусковой механизм и ложу.

Полная разборка

Полная разборка винтовки ТОЗ-8 выполняется при необходимости ее ремонта или серьезного технического обслуживания.

Для того чтобы выполнить полную разборку винтовки, необходимо выполнить следующие действия:

  • Сделать неполную разборку винтовки, как описано выше.
  • Отделить ствол от ложи, для этого отвинтить винт упора и положив винтовку горизонтально открутить хвостовой шуруп, после чего отсоединить ствол со ствольной коробкой от ложи.
  • Снять спусковой механизм, для этого удерживая винтовку за ствольную коробку левой рукой, отвинтить винт спусковой пружины и снять спусковой механизм.
  • Извлечь вкладыш из ствольной коробки, для этого достаточно толкнуть его небольшой палочкой и он сам выпадет из канала ствольной коробки.
  • Разобрать затвор, порядок разборки затвора прилагается к инструкции, которая идет вместе с винтовкой. Разборку затвора лучше проводить в условиях оружейной мастерской.

Сборка винтовки производится в обратном порядке.
